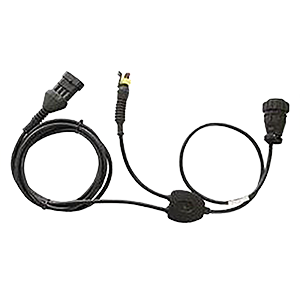

Câble basique principal MARINE : utilisable individuellement (diagnostic blink-code sans connexion au moteur) ou comme câble basique reliant les câbles terminaux.
Le câble est identifiable par une calotte NOIRE dotée d'un voyant à LED est composé de deux connecteurs, un femelle à 2 voies (servant éventuellement à une alimentation externe) et un mâle à 4 voies (connecteur de communication).
UTILISATION COMME CÂBLE BASIQUE (exemple AM01 + AM02) :
Connecter le terminal relatif à la marque à diagnostiquer (ex : AM02) au connecteur mâle à 4 voies. Sur requête du logiciel, connecter les pincettes d'alimentation au connecteur femelle à 2 voies qui seront ensuite reliées à la batterie du véhicule pour alimenter l'instrument.
AVERTISSEMENT : le câble AM01 est le câble basique couvrant une grande partie de marques, mais il ne supporte pas des fonctionnalités et protocoles spécifiques. On ne doit pas le confondre avec le câble AM01 CAN, qui est très similaire mais doté d'une étiquette dédiée et une calotte ROUGE. Faire très attention aux indications du logiciel concernant l'utilisation du câble BASE, le terminal à utiliser et l'alimentation externe au cas échéant.
UTILISATION EN DIAGNOSTIC BLINK-CODE (codes clignotement) :
Pour certaines marques comme TOHATSU OUTBOARDS, le câble AM01 individuel est utilisé en diagnostic "blink-code" où il n'est pas nécessaire d'établir la communication avec le calculateur. Il suffit de le connecter à l'instrument de diagnostic et l'alimenter par batterie interne ou externe à l'aide des pincettes.
Ce cable est un produit TEXA.
